Vàlvula de bola forjada amb muny

La vàlvula de bola de muñón s'utilitza per tallar o connectar els mitjans en diverses classes de classe 150 a classe 2500. Les vàlvules fetes de diferents materials són adequades per a diversos mitjans com ara aigua, vapor, oli, gas liquat, gas natural, gas de carbó, àcid nítric, oxidant, urea, etc. Els modes d'accionament inclouen el funcionament manual i el funcionament elèctric. Els extrems de connexió poden ser de brida o soldadura a topall.

CARACTERÍSTIQUES ESTRUCTURALS

1. Doble bloqueig i sagnat (DBB)
Quan la vàlvula està tancada i la cavitat central es buida a través de la vàlvula de descàrrega, els seients aigües amunt i aigües avall bloquejaran independentment el fluid a l'entrada i la sortida per aconseguir una funció de doble bloqueig. Una altra funció del dispositiu de descàrrega és que es pot comprovar si hi ha alguna fuita al seient de la vàlvula durant la prova. A més, els dipòsits de l'interior del cos es poden rentar i descarregar a través del dispositiu de descàrrega per reduir els danys al seient per impureses del medi.

2. Parell de funcionament baix
La vàlvula de bola de canonada amb muñón adopta l'estructura de bola de muñón i el seient de vàlvula flotant per aconseguir un parell motor més baix sota la pressió de funcionament. Utilitza PTFE autolubricant i coixinets lliscants per reduir el coeficient de fricció al mínim juntament amb la tija d'alta intensitat i alta finesa.
3. Dispositiu de segellat d'emergència

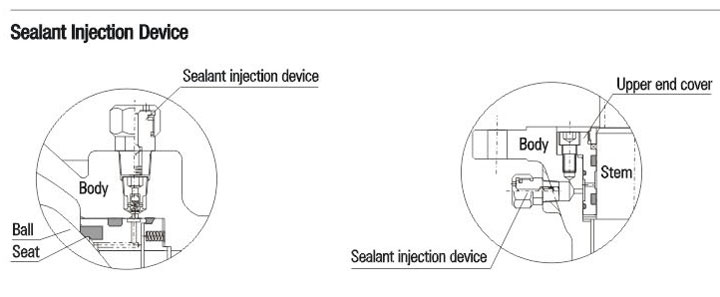

Les vàlvules de bola amb un diàmetre superior o igual a 6″ (DN150) estan dissenyades amb un dispositiu d'injecció de segellador a la tija i al seient. Quan l'anell del seient o la junta tòrica de la tija es fa malbé a causa d'un accident, el dispositiu d'injecció de segellador pot injectar el segellador corresponent per evitar fuites del medi a l'anell del seient i a la tija. Si cal, es pot utilitzar el sistema de segellat auxiliar per rentar i lubricar el seient per mantenir-ne la neteja.

4. Disseny d'estructura ignífuga
En cas d'incendi durant l'ús de la vàlvula, l'anell del seient, l'anell tòric de la tija i l'anell tòric de la brida central fets de PTFE, cautxú o altres materials no metàl·lics es descompondran o es faran malbé a altes temperatures. Sota la pressió del medi, la vàlvula de bola empenyrà ràpidament el retenidor del seient cap a la bola per fer que l'anell de segellat metàl·lic entri en contacte amb la bola i formi l'estructura auxiliar de segellat metall a metall, que pot controlar eficaçment les fuites de la vàlvula. El disseny de l'estructura ignífuga de la vàlvula de bola de canonada amb munyi compleix els requisits de l'API 607, l'API 6FA, la BS 7655 i altres estàndards.

5. Estructura antiestàtica
La vàlvula de bola està proveïda d'una estructura antiestàtica i adopta un dispositiu de descàrrega d'electricitat estàtica per formar directament un canal estàtic entre la bola i el cos o formar un canal estàtic entre la bola i el cos a través de la tija, per tal de descarregar l'electricitat estàtica produïda per la fricció durant l'obertura i el tancament de la bola i el seient a través de la canonada, evitant incendis o explosions que puguin ser causades per espurnes estàtiques i garantint la seguretat del sistema.
6. Estructura de segellat del seient fiable
El segellat del seient es realitza mitjançant dos retenedors flotants del seient. Poden surar axialment per bloquejar el fluid, incloent el segellat de la bola i el segellat del cos. El segellat a baixa pressió del seient de la vàlvula es realitza mitjançant un pre-estrenyiment de la molla. A més, l'efecte pistó del seient de la vàlvula es desprèn raonablement, cosa que aconsegueix un segellat a alta pressió per la pressió del propi medi. Es poden realitzar els dos tipus següents de segellat de la bola.
7. Segellat únic (alleujament automàtic de la pressió a la cavitat mitjana de la vàlvula)
Generalment, s'utilitza una estructura de segellat única, és a dir, només hi ha el segellat aigües amunt. Com que s'utilitzen seients de segellat aigües amunt i aigües avall carregats per molla independents, la sobrepressió dins de la cavitat de la vàlvula pot superar l'efecte de pre-estrenyiment de la molla, de manera que el seient s'alliberi de la bola i s'aconsegueixi un alleujament automàtic de la pressió cap a la part aigües avall.

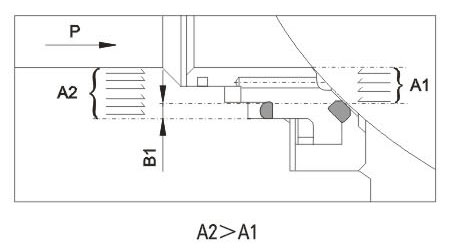

El costat aigües amunt: Quan el seient es mou axialment al llarg de la vàlvula, la pressió P exercida sobre la part aigües amunt (entrada) produeix una força inversa sobre A1. Com que A2 és més alt que A1, A2-A1=B1, la força sobre B1 empenyrà el seient cap a la bola i aconseguirà un segellat hermètic de la part aigües amunt.

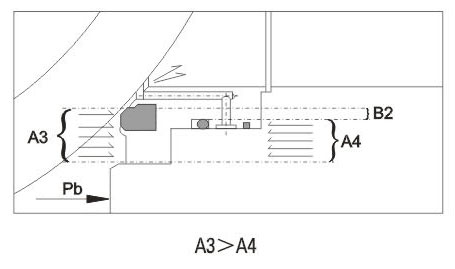

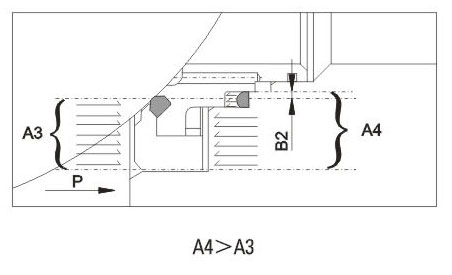

El costat riu avall: Un cop augmenta la pressió Pb dins la cavitat de la vàlvula, la força exercida sobre A3 és més alta que la d'A4. Com que A3-A4=B2, el diferencial de pressió sobre B2 superarà la força de la molla per fer que el seient s'alliberi de la bola i aconseguir un alleujament de la pressió de la cavitat de la vàlvula a la part riu avall. Posteriorment, el seient i la bola es segellaran de nou mitjançant l'acció de la molla.

8. Doble segellat (doble pistó)
La vàlvula de bola de canonada amb muñón es pot dissenyar amb una estructura de doble segellat abans i després de la bola per a algunes condicions de servei especials i requisits de l'usuari. Té un efecte de doble pistó. En condicions normals, la vàlvula generalment adopta un segellat primari. Quan el segellat del seient primari està danyat i provoca fuites, el seient secundari pot tenir la funció de segellat i millorar la fiabilitat del segellat.

El seient adopta una estructura combinada. El segellat primari és de metall a metall. El segellat secundari és una junta tòrica de goma fluorada que pot garantir que la vàlvula de bola arribi al nivell de bombolla de segellat. Quan el diferencial de pressió és molt baix, el seient de segellat pressionarà la bola a través de l'acció de la molla per aconseguir el segellat primari. Quan el diferencial de pressió augmenta, la força de segellat del seient i el cos augmentarà en conseqüència per tal de segellar hermèticament el seient i la bola i garantir un bon rendiment de segellat.
Segellat primari: Aigües amunt. Quan el diferencial de pressió és més baix o no hi ha cap diferencial de pressió, el seient flotant es mourà axialment al llarg de la vàlvula sota l'acció de la molla i empenyrà el seient cap a la bola per mantenir un segellat hermètic. Quan la pressió de la canonada P augmenta, la força exercida sobre la zona A2 del seient de la vàlvula és superior a la força exercida sobre la zona A1, A2-A1=B1. Per tant, la força sobre B1 empenyrà el seient cap a la bola i aconseguirà un segellat hermètic de la part aigües amunt.

Segellat secundari: Aigües avall. Quan el diferencial de pressió és més baix o no hi ha cap diferencial de pressió, el seient flotant es mourà axialment al llarg de la vàlvula sota l'acció de la molla i empenyrà el seient cap a la bola per mantenir un segellat hermètic. Quan la pressió P de la cavitat de la vàlvula augmenta, la força exercida sobre la zona A4 del seient de la vàlvula és superior a la força exercida sobre la zona A3, A4-A3=B1. Per tant, la força sobre B1 empenyrà el seient cap a la bola i aconseguirà un segellat hermètic de la part aigües amunt.

9. Dispositiu de seguretat

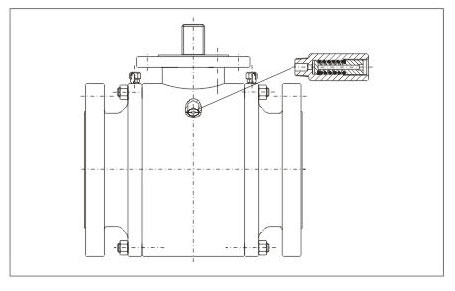

Com que la vàlvula de bola està dissenyada amb un segellat primari i secundari avançat que té un efecte de doble pistó, i la cavitat central no pot realitzar un alleujament automàtic de la pressió, la vàlvula de seguretat s'ha d'instal·lar al cos per evitar el perill de danys per sobrepressió dins de la cavitat de la vàlvula que es poden produir a causa de l'expansió tèrmica del medi. La connexió de la vàlvula de seguretat és generalment NPT1/2. Un altre punt a tenir en compte és que el medi de la vàlvula de seguretat es descarrega directament a l'atmosfera. En cas que no es permeti la descàrrega directa a l'atmosfera, suggerim que s'utilitzi la vàlvula de bola amb una estructura especial d'alleujament automàtic de la pressió cap al corrent superior. Consulteu els detalls següents. Indiqueu-ho a la comanda si no necessiteu la vàlvula de seguretat o si voleu utilitzar la vàlvula de bola amb l'estructura especial d'alleujament automàtic de la pressió cap al corrent superior.

10. Estructura especial de l'alleujament automàtic de la pressió cap al corrent superior

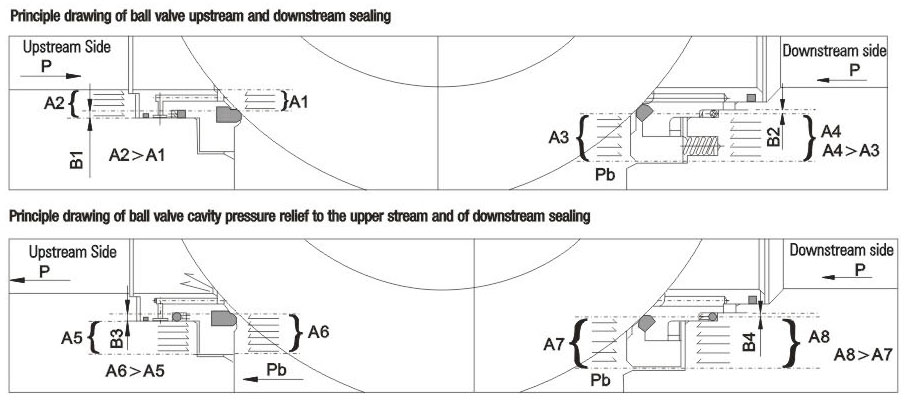

Com que la vàlvula de bola està dissenyada amb un segellat primari i secundari avançat que té un efecte de doble pistó, i la cavitat central no pot realitzar un alleujament automàtic de la pressió, es recomana la vàlvula de bola amb una estructura especial per complir el requisit d'alleujament automàtic de la pressió i garantir que no es contamini el medi ambient. En l'estructura, el corrent superior adopta un segellat primari i el corrent inferior adopta un segellat primari i secundari. Quan la vàlvula de bola està tancada, la pressió a la cavitat de la vàlvula pot realitzar un alleujament automàtic de la pressió al corrent superior, per tal d'evitar el perill causat per la pressió de la cavitat. Quan el seient primari està danyat i té fuites, el seient secundari també pot tenir la funció de segellat. Però cal prestar especial atenció a la direcció del flux de la vàlvula de bola. Durant la instal·lació, tingueu en compte les direccions aigües amunt i aigües avall. Consulteu els dibuixos següents per al principi de segellat de la vàlvula amb l'estructura especial.

11. Tija a prova de ruptura
La tija adopta l'estructura a prova d'explosió. La tija està dissenyada amb el peu a la part inferior de manera que, amb la posició de la tapa superior i el cargol, la tija no sigui explotada pel medi, fins i tot en cas de pressió anormal a la cavitat de la vàlvula.

12. Resistència a la corrosió i resistència a la tensió de sulfur
Es deixa un cert marge de corrosió per al gruix de la paret del cos. La tija d'acer al carboni, l'eix fix, la bola, el seient i l'anell del seient se sotmeten a un niquelat químic segons les normes ASTM B733 i B656. A més, els usuaris poden triar diversos materials resistents a la corrosió.
Segons els requisits del client, els materials de la vàlvula es poden seleccionar segons la norma NACE MR 0175/ISO 15156 o NACE MR 0103, i s'ha de dur a terme un control de qualitat i una inspecció de qualitat estrictes durant la fabricació per tal de complir plenament els requisits de les normes i les condicions de servei en un entorn de sulfuració.
13. Tija d'extensió
Pel que fa a les vàlvules integrades, es pot subministrar la tija d'extensió si es necessita un funcionament a terra. La tija d'extensió està composta per la tija, la vàlvula d'injecció de segellador i la vàlvula de drenatge que es pot estendre fins a la part superior per facilitar el funcionament. Els usuaris han d'indicar els requisits i la longitud de la tija d'extensió en fer la comanda.
Per a vàlvules de bola accionades mitjançant operacions elèctriques, pneumàtiques i pneumàtiques-hidràuliques, la longitud de la tija d'extensió ha de ser des del centre de la canonada fins a la brida superior.
