Vàlvula de bola API 6D

La vàlvula de bola totalment soldada de tipus roda sense fi és adequada per tallar o connectar el medi en la canonada de petroli, la indústria química, la central tèrmica i altres condicions de treball Classe 150 ~ 300Lb i temperatura de funcionament -29 ~ 200C. Medi aplicable: petroli, gas natural purificat, gas natural àcid, gas, aigua i fangs de carbó, etc. Mode de funcionament: accionament d'engranatges sense fi, pneumàtic, elèctric, enllaç gas-líquid.

Scaracterístiques estructurals

La balança totalment soldada de TVP amb roda de fusta adopta una estructura de balança fixa. La part superior i superior de la balança estan recobertes amb una petita junta de soldadura. La balança d'aquesta estructura és fixa i no es mou després de la compressió. El disseny té dos segellats per proporcionar una força de preamarratge suficient per assegurar el segellat, aconseguir un segellat forçat de doble cara, i el rendiment del segellat és més fiable. El procés de mecanitzat de l'esfera és rastrejat i detectat pel detector informàtic avançat, de manera que la precisió del mecanitzat de l'esfera és alta. Com que el material del cos de la balança és el mateix que el de la canonada, no hi haurà tensions desiguals ni deformacions a causa del terra i el pas del vehicle a través del voltant. El cos de la junta està fet de material de PF amb un 20% de C (carboni), cosa que garanteix que no hi hagi fuites (0%).

Estàndard d’execució

Especificació de disseny: APl 6D, ASMEB 16.34

Classes de pressió-temperatura: ASME B16.34, AP1608

Longitud de l'estructura: ASME B16.10, GB12221

Soldadura a topall: ASME B16.25, ASME B31.4/31.8

Inspecció i prova: APl 598, API 6D, GB13927

Prova de resistència al foc: AP| 607, API 6FA

Paràmetre de rendiment tt

Núm. de vàlvula: Q361F

Temperatura aplicable: -29 °C ≤ T ≤ 200 °C Medi adequat: aigua, aire, oli i altres fluids que no reaccionen amb l'acer al carboni Mode de conducció: tipus de roda sense fi

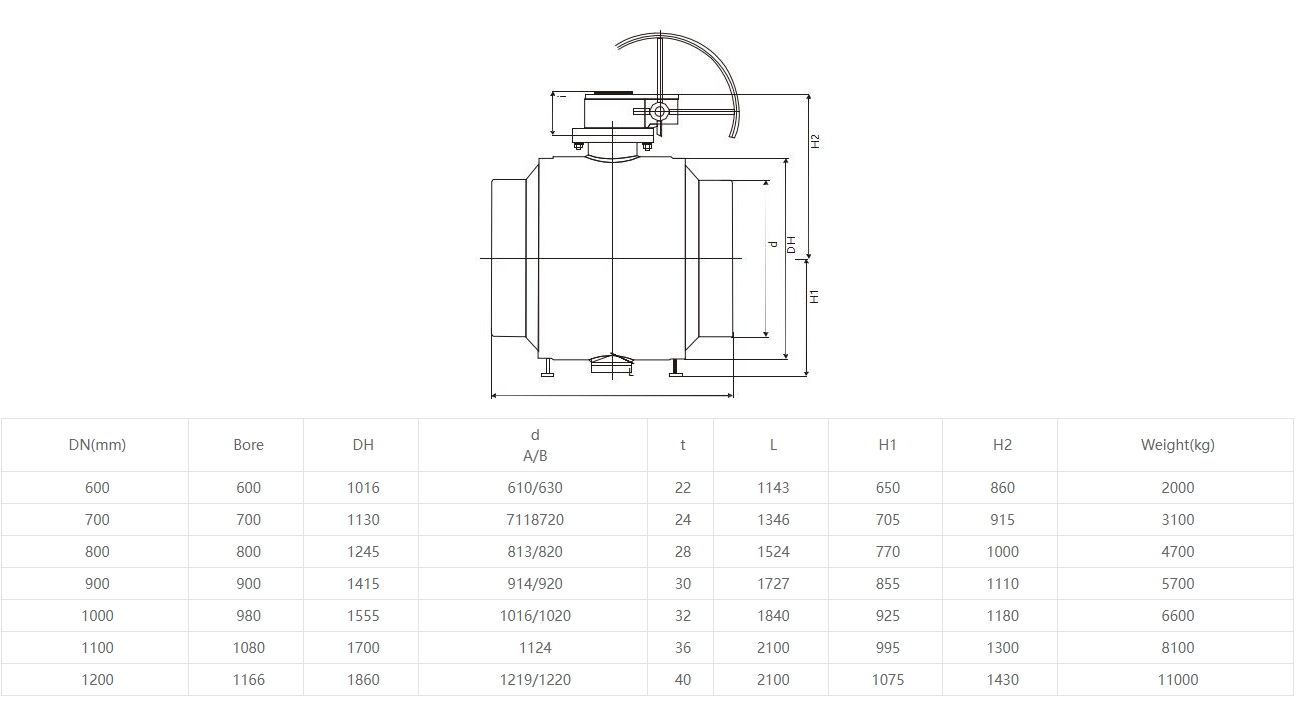

Dimensions del producte
