Vàlvula de bola criogènica (tipus trunnion/flotant)

Guocheng Valve Group Co.,LTD. és un dels principals fabricants de vàlvules de bola criogèniques de la Xina, benvinguts a la venda a l'engròs de vàlvules de bola criogèniques barates de la nostra fàbrica.

VÀLVULA DE BOLA CRIOGÈNICA

ÚS
La vàlvula de bola criogènica s'utilitza per tallar o connectar el medi en diverses canonades de Classe 150～Classe 1500. Les vàlvules fetes de diferents materials són adequades per a diversos medis i diferents temperatures. La temperatura de treball més baixa és de -196 ℃. Els modes d'accionament inclouen funcionament manual, transmissió amb cargol sense fi i engranatge sense fi, funcionament pneumàtic i funcionament elèctric. Els extrems de connexió poden ser de brida o soldadura.

GAMMA DE PRODUCTES
Les vàlvules de bola criogèniques es classifiquen en vàlvules de bola flotants criogèniques i vàlvules de bola de munyit criogèniques. Consulteu les dades de la vàlvula de bola flotant i la vàlvula de bola de munyit per conèixer la gamma de productes, les dimensions cara a cara, les dimensions de la brida de connexió, etc. Per a les vàlvules de bola amb temperatures superiors a -50 ℃, no s'ha dissenyat una estructura de coll llarg. Per a les vàlvules de bola amb temperatures inferiors a -50 ℃, la longitud del coll generalment es dissenya segons els requisits estàndard o segons els requisits de l'usuari.

CARACTERÍSTIQUES ESTRUCTURALS

La vàlvula de bola criogènica s'utilitza per a condicions de servei de baixa temperatura, especialment en condicions de servei de medis perillosos com el gas natural. La nostra empresa ha acumulat una rica experiència en el disseny, fabricació, proves i inspecció de vàlvules de bola criogèniques.

Selecció de materials

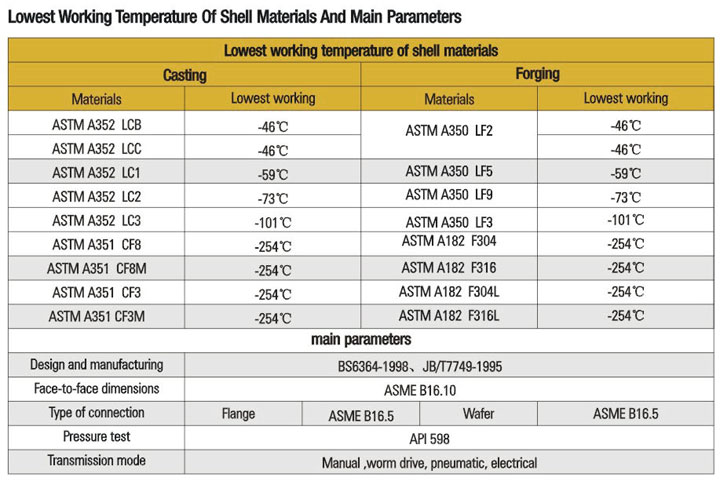

L'acer comú mostrarà fragilitat a baixa temperatura sota baixa temperatura. Per tant, és clau per al disseny i la fabricació seleccionar els materials del cos adequats segons la temperatura de treball més baixa de la vàlvula de bola criogènica. Consulteu la taula següent per conèixer la temperatura de treball més baixa dels materials del cos. Els materials de baixa temperatura s'han de sotmetre a una prova d'impacte a baixa temperatura d'acord amb els requisits estàndard. Per a vàlvules amb una temperatura de treball inferior a -100 ℃, el cos, el bonet i la tija s'han de sotmetre a un tractament criogènic després del mecanitzat en brut. La cara de segellat de la bola i el seient s'han de sotmetre a un tractament criogènic de soldadura per polvorització d'aliatge de llebre/soldadura per superposició. A continuació, s'ha de dur a terme el rectificat i el muntatge per garantir l'adaptabilitat dels materials a baixa temperatura. A més, la junta, el cargol i la femella han d'estar fets de materials adequats per a condicions de servei a baixa temperatura.

Disseny estructural, mecanitzat i característiques de fabricació

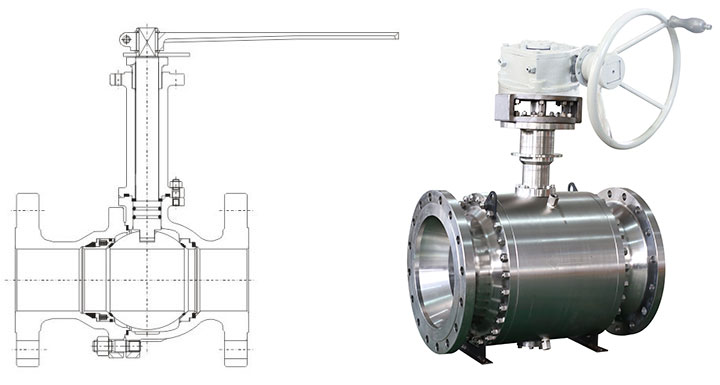

Segons els requisits estàndard, les vàlvules de bola amb temperatures inferiors a -50 ℃ generalment adopten el disseny d'estructura de coll llarg per millorar la temperatura a la empaquetadura i garantir un segellat fiable de la empaquetadura de la tija. La longitud del coll generalment es dissenya segons els requisits estàndard o segons els requisits de contacte si els usuaris tenen requisits especials.
Per a la vàlvula utilitzada per a fluids de baixa temperatura, quan la vàlvula està en la posició tancada, el líquid de baixa temperatura que roman a la cavitat central de la vàlvula es gasifica amb l'augment de la temperatura, cosa que fa que el volum s'expandeixi ràpidament i provoca un augment anormal de la pressió a la cavitat central, o fins i tot la ruptura de la vàlvula si és greu. La vàlvula de bola està proveïda de la funció d'alleujament automàtic de la pressió a la cavitat central. En cas d'augment anormal de la pressió a la cavitat central, el fluid de la cavitat central superarà l'efecte de pre-estrenyiment de la molla per la seva pròpia força i empenyrà el seient fora de la bola per aconseguir un alleujament automàtic de la pressió, per tal de garantir la seguretat de la vàlvula.

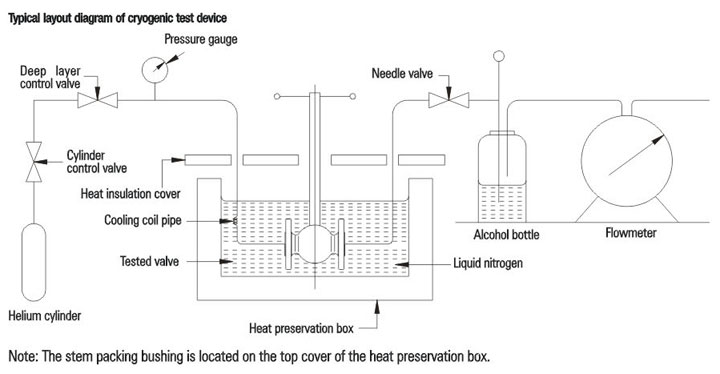

Segons els requisits del contracte, es poden dur a terme proves criogèniques per comprovar el parell de funcionament, el rendiment de segellat i altres índexs a baixa temperatura.
Les parts de la vàlvula han estat sotmeses a un tractament criogènic per garantir l'estabilitat de la forma i la mida de les peces a baixa temperatura.
